Диаграммы

В статью можно добавить диаграммы:

  • Diagrams.net (Draw.io).

  • Mermaid.

  • PlantUML.

  • BPMN.

Кликните значок диаграммы в панели редактирования — в статью добавится диаграмма с черновыми данными. Нажмите Редактировать и измените ее.

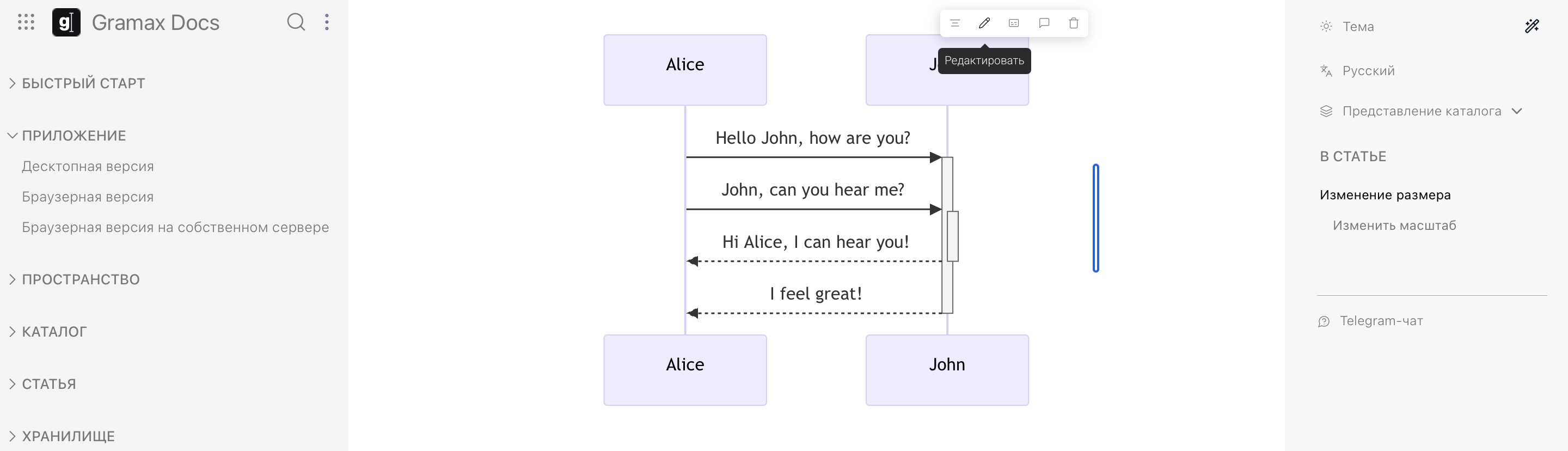

Изменить размер

Диаграммы можно уменьшить или увеличить во всю ширину статьи. Для этого кликните диаграмму и потяните ползунок справа. При необходимости можно растянуть диаграмму за пределы ширины статьи.

Диаграммы Mermaid в стиле Gramax

Диаграммы Ганта (gantt), блок-схемы (flowchart и graph) и диаграммы последовательности (sequenceDiagram) Gramax рисует сам: в шрифтах и цветах приложения, а в темной теме — на темном фоне. Код Mermaid остается прежним, переписывать его не нужно. Диаграмма выглядит одинаково в редакторе, на портале для чтения, при печати и в PDF.

  • Гант. Связи after показаны стрелками, статус задачи — цветом, сегодняшний день — линией, выходные — серым. В редакторе полоску задачи можно перетащить или растянуть за правый край — даты в коде изменятся сами.

  • Диаграмма последовательности. Широкая схема не уменьшается, а прокручивается внутри блока. Клик по участнику подсвечивает его сообщения, остальное приглушается.

Если в коде есть то, что Gramax пока не умеет рисовать, — например, ссылки по клику (click) или настройки %%{init}%%, — диаграмму рисует Mermaid, как раньше.

Чтобы вернуть картинки Mermaid для всех диаграмм, выключите Диаграммы Mermaid в стиле Gramax в настройках на вкладке Экспериментальные.

Макеты интерфейса

Макет показывает экран приложения: поля, кнопки, вкладки, меню, дерево, таблицы. Он пишется текстом на языке PlantUML Salt прямо в статье, а Gramax рисует его сам, в стиле своего интерфейса, — без подключения к сервису диаграмм.

  1. В панели редактирования выберите Диаграммы → Макет интерфейса — в статью добавится макет с примером.

  2. Отредактируйте текст макета: исходник открывается слева, превью — справа.

Макет только показывает интерфейс: ввести текст в поле или нажать кнопку в нем нельзя. Если Gramax не знает конструкцию, она показывается текстом как есть — так видно, что поправить.
